食堂后厨装燃气报警，联动切断电磁阀怎么配

安防老李

【先搞懂联动是咋回事】

很多食堂后厨装了燃气报警器，但没接切断阀，报警器响归响，气照漏。联动切断的意思就是：探测器闻到燃气浓度超标，输出一个信号给电磁阀，电磁阀瞬间断电关闭，把气源掐断。这里的关键是“断电关阀”——电磁阀分常开和常闭两种，燃气管道上用的必须是常开型（平时通电吸合、通气），一旦报警器给信号断电，阀门靠弹簧力自动关闭。别买成常闭型，那是平时关着、通电才开，一停电反而通气，完全反了。联动信号一般是报警器上的继电器干接点输出，接电磁阀的电源回路就行，不需要什么复杂协议。

【选型看三个数】

第一，探测器选催化燃烧式或半导体式都行，量程0-100%LEL，报警设定值一般低报25%LEL、高报50%LEL。食堂后厨建议选低报就切阀，别等高报，25%LEL已经能闻到明显味道了。第二，电磁阀口径跟管道匹配，DN15、DN20、DN25常见，注意阀体材质要黄铜或不锈钢，密封件耐燃气腐蚀。第三，电磁阀工作电压常见DC12V、DC24V或AC220V，得跟报警器继电器触点容量对得上。如果报警器触点只支持DC24V/1A，你接个AC220V的阀，触点很快烧黑。简单办法：报警器和电磁阀用同一路DC24V供电，继电器直接串在阀的电源线上，省事又安全。

【安装位置和接线细节】

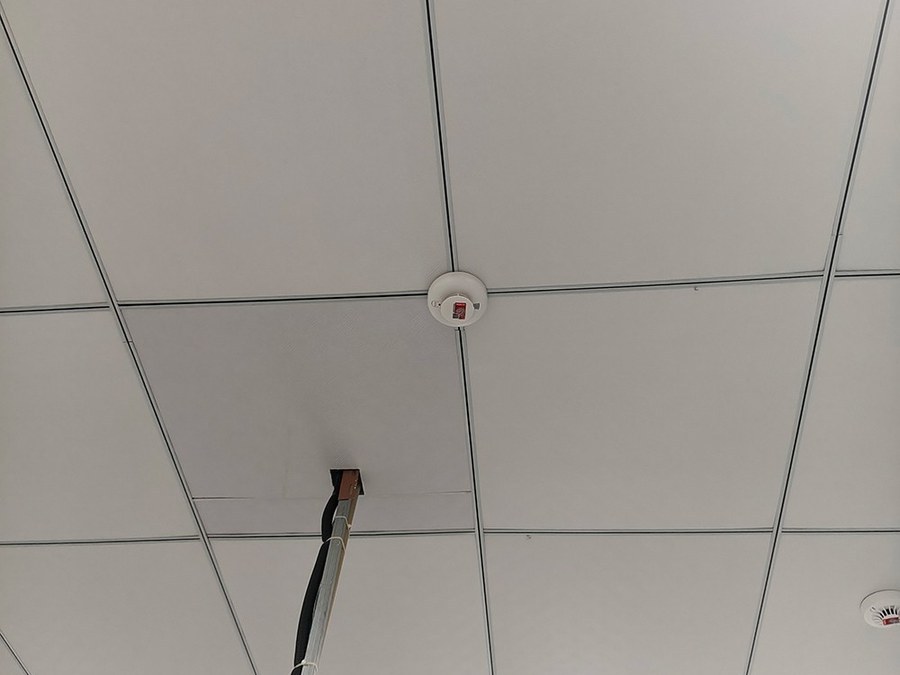

探测器装在哪很讲究。天然气比空气轻，泄漏后往上跑，探测器装在距天花板30厘米以内、距灶台水平1.5米以外的地方，别正对油烟口。液化石油气比空气重，探测器装在距地面30厘米以内。食堂后厨油烟大、湿度高，探测器最好加装防油烟罩，但别用塑料袋套死，那样气进不去。电磁阀装在燃气主管道进入厨房后的第一个阀门位置，阀体箭头方向跟气流方向一致，线圈朝上或朝侧面，别朝下，防止积水。接线时用RVV 2×1.0或2×1.5护套线，穿金属管或阻燃PVC管，接头用压线帽别用绞接。报警器继电器输出端标着NO（常开）和COM，把COM接电源正极、NO接电磁阀正极，负极直连，这样报警器一动作，继电器闭合，但等等——这里要的是断电关阀，所以应该接NC（常闭）和COM：平时继电器吸合，NC和COM断开，电磁阀不得电？不对，再理一遍。正确接法：电磁阀平时需要通电保持开启，所以电源正极→继电器COM→继电器NC→电磁阀正极，电磁阀负极接电源负极。平时继电器不动作，COM和NC是通的，电磁阀得电开启；报警时继电器动作，COM和NC断开，电磁阀失电关闭。记住这个逻辑：用NC触点，别用NO。

【调试和日常维护】

装完先别通气，用打火机放气（不点火）靠近探测器，等报警器响，看电磁阀是不是“啪”一声关了。然后用肥皂水涂电磁阀接口，通气后看有没有气泡。日常维护每季度做一次：用软毛刷清探测器进气孔，别用水冲；按一下报警器自检按钮，看指示灯和继电器动作是否正常；电磁阀每半年手动关闭再打开一次，防止阀芯卡涩。厨房油烟重的，探测器每年返厂标定一次，标定用标准甲烷气，25%LEL误差±3%LEL以内算合格。

【常见故障排查】

报警器不响：先看电源灯亮不亮，不亮查保险管和24V电源；亮但不报警，用打火机气试，还不报就是传感器中毒或寿命到了，换传感器。电磁阀不关：听报警时继电器有没有“嗒”声，没有就是报警器继电器坏了；有嗒声但阀不关，万用表量阀线圈两端电压，没电压说明线路断，有电压说明阀芯卡死，拆开清洗或换阀。误报频繁：检查是不是油烟直吹探测器，或者排风扇把燃气吹到探头附近，调整位置或加挡板。最后提醒一句，联动切断只是最后一道防线，平时关灶前阀、开窗通风、定期查胶管，比啥都管用。
