红外光栅和红外对射到底啥区别？别再买错了

安防老李

【先搞懂原理，别被名字绕晕】
干安防这行十几年，经常碰到客户打电话来问：“我这围墙想装红外对射，你们那光栅多少钱？”一听就知道，又把两种东西搞混了。其实说白了，它俩核心原理一样，都是利用红外光束被遮挡来报警。但结构和使用场景差别大了去了。

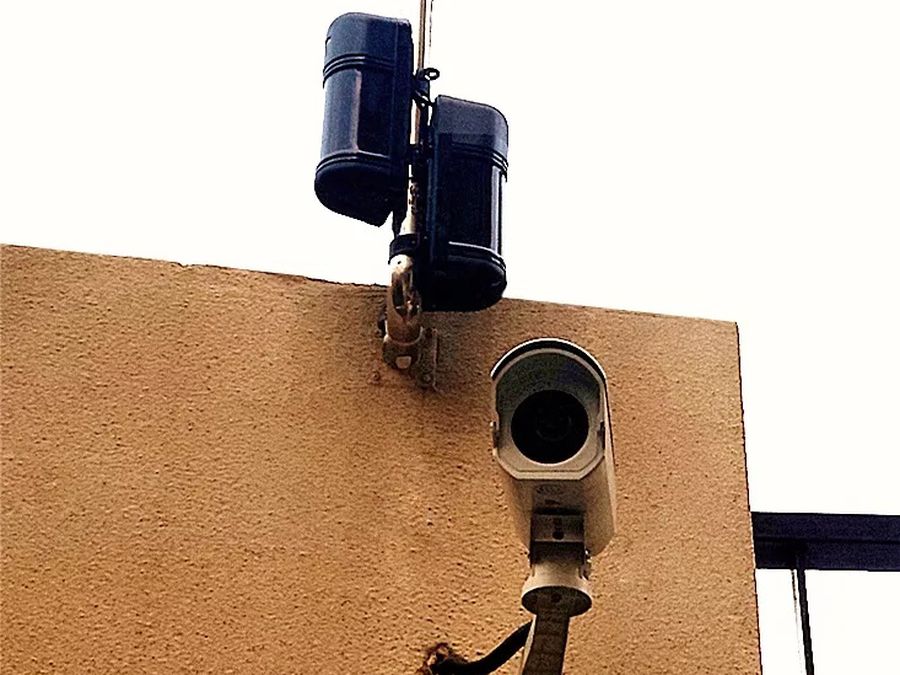

红外对射，通常叫“红外对射探测器”，是一对一的。一个发射端，一个接收端，中间拉一道或多道红外光束。常见的有两光束、三光束、四光束。比如两光束对射，就是发射端打出两束红外光，接收端同时收到两束才正常，挡住任意一束就报警。它的探测距离远，室外用的大多能打到100米、200米甚至更远。一般用在围墙、厂区周界，安装高度离地60到80厘米，或者按围墙高度来定，主要防人翻越。

红外光栅，全称“红外光栅探测器”，它是多光束集成在一根柱子或一个壳子里。常见的有4光束、6光束、8光束、10光束，甚至更多。发射端和接收端各一根，面对面安装，光束密集排列，形成一道看不见的“光墙”。它的探测距离相对短，室外一般30米到80米居多，但胜在光束多、覆盖密，人只要从中间穿过去，不管高矮胖瘦，总有一束被挡住。所以它更适用于通道、门口、窗户、天井、围墙拐角这些需要密集防护的地方。

【选型看场景，别只看价格】
很多物业和安装师傅容易犯一个错：觉得光栅光束多、看着高级，就全用光栅；或者图便宜，全用两光束对射。这都不对。

举个例子，小区围墙直线段有200米长，你装对射，一对两光束可能覆盖100米，那就装两对，成本低，调试也简单。但如果你在这个围墙中间有个消防通道门，宽度3米，想防人钻过去，那就该用光栅。因为对射光束少，人侧身一钻可能刚好从两束光中间过去，不报警。而6光束光栅，光束间距通常5到10厘米，连猫都钻不过去。

再比如，室内仓库的窗户，宽1.5米，高1.2米，你用一对两光束对射，装上去发现人爬窗时，腿过去了，身子还没挡到光，或者只挡到一束，如果接收端灵敏度没调好，可能漏报。这时候用4光束或6光束光栅，横向一排，防护就严密多了。

所以选型口诀：长距离、大范围、直线围墙，优先对射；短距离、密集防护、防钻防爬、通道口，优先光栅。别信“光栅能替代一切”的说法。

【安装接线，差一点都不行】
安装高度有讲究。对射装在围墙上的，一般离墙顶15到20厘米，或者离地70厘米左右，看你是防翻越还是防钻洞。光栅装在通道两侧的，底部离地5到10厘米，顶部根据高度来，通常覆盖到2米左右，防止人弯腰钻或跳跃跨。

接线方面，不管是光栅还是对射，发射端一般只需要供电，两芯线，12V到24V直流居多。接收端除了供电，还有信号输出线，常见的是常闭（NC）和常开（NO）触点，接报警主机时，大部分用常闭串联电阻。注意：接收端的供电和信号线最好分开走线，别和强电一起捆，否则干扰大，误报多。

还有个细节：对射和光栅都有“防遮挡”功能，但别依赖它。有些便宜货，一只鸟飞过、一片树叶飘落，就报警。所以安装位置要避开树木、旗杆、空调外机这些晃动的东西。

【调试和日常维护，别等坏了才修】
调试对射，先把发射端和接收端大致对准，然后看接收端的信号强度指示灯。一般有红黄绿三色灯，绿灯常亮表示对准良好，黄灯表示临界，红灯表示没对准或光强不够。用万用表测接收端信号输出电压，正常应该在2到5伏之间，低于1伏就容易误报。调的时候，先调水平，再调垂直，一点一点来，别大力出奇迹。

调试光栅，因为光束多，要先看说明书，通常有一个“遮蔽测试”模式。拿个不透光的板子，从下往上一束一束挡，看接收端对应的指示灯是不是逐个亮起。如果某一束不亮，要么是那束坏了，要么是发射端对应位置有灰尘或偏移。

日常维护，每季度做一次。用干净软布擦发射端和接收端的镜片，别用酒精，会伤镀膜。检查支架螺丝有没有松，特别是室外，风吹日晒，一年下来螺丝松半圈很常见。下大雨、大雾天，红外衰减大，如果发现频繁误报，先别急着换设备，把接收端灵敏度调低一档试试。

【故障排查，按步骤来】
最常见故障：一直报警。先看接收端指示灯，如果红灯亮，说明没收到光。第一步，用一张白纸放在发射端前面，看发射端有没有微弱红光（用手机摄像头看，人眼看不见）。没红光，发射端坏了或没供电。有红光，再看接收端镜片是不是脏了、起雾了。第二步，万用表测接收端供电电压，低于10V就查电源。第三步，短接接收端信号线，如果主机不报警了，说明是接收端问题；还报警，查主机或线路。

第二种：偶尔误报。先查附近有没有新装的强光源，比如路灯、广告牌。再查有没有小动物经常路过。最后调灵敏度，对射调到2到3档，光栅调到中间档，别调最高，最高档连蚊子都报。

第三种：白天正常，晚上误报。多半是供电不足，晚上红外管加热或除霜耗电大。换个功率大一点的电源，或者把线径加粗到0.75平方以上。

记住，不管对射还是光栅，它不是万能的。围墙有树、有藤蔓、有晃动的广告布，先解决环境问题，再调设备。否则你换十套设备，照样误报。选对了，装好了，调准了，用个五六年没问题。选错了，装歪了，天天修，最后只能拆。
