激光入侵探测器是一种基于激光技术的主动式安防探测设备，核心原理是通过激光信号的 “完整性监测” 识别入侵行为 —— 当激光束被遮挡、反射或干扰时，设备会判断为 “入侵事件” 并触发报警。其工作原理可按 “技术类型 + 核心组件 + 工作流程” 拆解，具体如下：
一、核心技术类型：按探测方式分类
激光入侵探测器主要分为对射式、反射式、激光围栏（多光束） 三类，不同类型的信号传输路径不同，原理略有差异，但核心逻辑一致。
1. 对射式激光入侵探测器（最常见）
结构组成：由 “发射端” 和 “接收端” 两部分组成，两者需面对面安装（如围墙两侧、建筑物两端），形成一条或多条平行的激光束 “防线”。
发射端：内置激光二极管（LD），可发射特定波长的激光（常用 650nm 红光、980nm 近红外光，近红外光隐蔽性更强，不易被肉眼察觉）。
接收端：内置光电探测器（如光电二极管、雪崩光电二极管 APD），负责接收发射端的激光信号，并将光信号转化为电信号。
工作流程：
设备启动后，发射端持续发射稳定的激光束，激光束沿直线传播至接收端（激光的高方向性、单色性确保光束集中，不易扩散）；
接收端实时检测激光的 “光强” 和 “稳定性”：正常状态下，接收端收到的光强稳定在预设阈值内，电信号输出平稳；
当有物体（如人、车辆、动物）穿越激光束时，激光被部分或完全遮挡，接收端的光强骤降（低于阈值），电信号出现中断或剧烈波动；
接收端的信号处理单元（MCU）识别到这种异常，立即触发报警（如输出开关量信号控制声光报警器、联动监控摄像头录像）。
特点：探测距离远（短则几十米，长可达数百米）、误报率低（激光抗环境光干扰能力强，如阳光、灯光不会轻易遮挡）。
2. 反射式激光入侵探测器（适合单端安装场景）
结构组成：仅需 “发射 / 接收一体化主机”+“反射镜”，主机与反射镜分别安装在防护区域的两端（如墙面、立柱），激光束经反射镜反射后返回主机。
工作流程：
主机同时发射激光束，激光射向反射镜后，按原路径反射回主机的接收单元；
正常状态下，接收单元收到的反射光强稳定；
当入侵物体遮挡 “发射→反射镜” 或 “反射镜→主机” 的任一光路时，反射光强下降，主机检测到异常后报警；
部分高端型号支持 “漫反射模式”：无需反射镜，激光射向防护区域（如地面、墙面），通过物体表面的漫反射光返回主机 —— 当有物体进入区域时，漫反射光强变化，触发报警（适合小范围防护，如门窗、柜台）。
3. 激光围栏（多光束立体防护）
结构组成：本质是 “多组对射式 / 反射式探测器的集成”，发射端和接收端可垂直排列多束激光（如 10 束、20 束），形成一道 “激光墙”（高度可达 2-3 米），或沿周界（如围墙顶部）形成 “激光围栏”。
工作流程：
多束激光同时工作，覆盖更大的防护面积（横向距离 + 纵向高度）；
当物体穿越时，至少 1 束激光被遮挡，设备立即报警；
部分型号支持 “定位功能”：通过判断被遮挡的光束位置，大致确定入侵点（如 “第 5-6 束光被遮挡”，对应周界的某一段）。

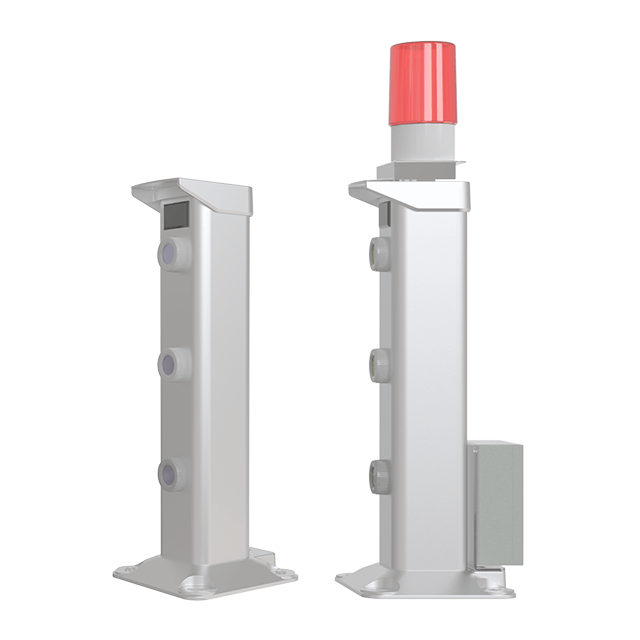

激光入侵探测器

二、核心技术原理：确保探测精度的关键
激光入侵探测器能稳定工作，依赖激光的物理特性和信号处理技术，核心包括以下 3 点：
1. 激光的 “高方向性” 与 “高单色性”
高方向性：激光束发散角极小（通常 <1mrad），传播数百米后光斑仍很小（如直径仅几厘米），能精准覆盖接收端的探测窗口，避免 “漏探”；
高单色性：激光的波长单一（如仅 650nm），接收端可通过 “窄带滤波片” 过滤掉其他波长的杂光（如阳光中的可见光、路灯的黄光），抗干扰能力远强于红外对射探测器（红外光波长范围宽，易受环境光干扰）。
2. 信号处理：避免误报与漏报
阈值判断：接收端预设 “正常光强阈值” 和 “报警阈值”，只有当光强下降幅度超过设定值（如从 100% 降至 30% 以下）时才报警，避免因轻微灰尘、雾气导致的光强波动误触发；
防抖与延迟设置：支持 “防抖时间”（如 50ms-1s），若遮挡时间短于防抖时间（如飞鸟快速穿过），不触发报警，减少误报；
故障自检：设备定期检测发射端激光强度、接收端灵敏度、光路连通性，若出现 “发射端故障”“反射镜偏移” 等问题，会触发 “设备故障报警”，确保自身可靠性。
3. 抗环境干扰设计
抗强光：接收端的窄带滤波片可过滤 99% 以上的阳光、灯光杂光；
抗恶劣天气：激光穿透雾、雨、雪的能力强于红外光（因波长更短，散射少），但极端天气（如暴雨、浓雾）仍可能导致光强衰减，需通过 “动态阈值调整”（自动提升报警阈值）适应环境变化；
抗电磁干扰：主机内置电磁屏蔽层，避免附近电机、变压器等设备的电磁信号干扰电信号传输。
三、应用场景与局限性
典型场景：工厂周界、住宅小区围墙、变电站 / 油库等重要场所、文物保护单位、高速公路护栏等，需长距离、高精度防护的区域。
局限性：
光路需无遮挡：若有树木、杂草生长遮挡激光，会导致误报，需定期清理光路；
安装要求高：对射式需保证发射端与接收端严格对齐（偏差需 < 1°），否则光路中断；
无法识别 “缓慢入侵”：若物体缓慢遮挡激光（如藤蔓逐渐缠绕），光强缓慢下降，可能低于报警阈值但未触发（需依赖定期维护）。
综上，激光入侵探测器的核心逻辑是 “以激光束为‘无形防线’，通过监测光路完整性判断是否有入侵”，其精度和抗干扰性主要依赖激光的物理特性和信号处理技术，是目前周界安防中性能较优的设备类型之一。
